Fundament / Mauerwerk / Fenster |
|
Das Fundament Es gab damals bestenfalls Erfahrungswerte über die Gestaltung und Tiefe des Fundamentes. Da die damaligen Bauprojekte sehr lange dauert haben, kann jeder Baumeister nur ein paar Mal in seinem Leben ein Fundament gelegt und daraus Erfahrungen gezogen haben. Zum Teil hat ein Baumeister mehrere Baustellen gleichzeitig betreut, aber es fehlte das heutige Wissen über Bodenbeschaffenheiten und diese verändert sich von Ort zu Ort. Nach [4d] wurde z.B. zur Untersuchung des Bodens versucht, Pfähle einzuschlagen — wenn dies nicht mehr gelingt, so konnte der Bau begonnen werden. Lassen sich Pfähle in den Boden einrammen, so musste der Boden auf diese Weise über den ganzen Bauplatz verdichtet werden bis der Baumeister zufrieden war. Unterschiedliche Belastungen z.B. durch einen Turm und Seitenmauern führten zu unterschiedlichem Setzverhalten des Bodens, so dass die Arbeiten auch mal eingestellt werden mussten (über viele Jahre), bis die Setzungen abklangen. Nicht selten sind Türme zusammengefallen — auch im Bau—, weil der Boden zu stark nachgab. Im norddeutschen Raum findet man oft Tafeln zur Baugeschichte mittelalterlicher Kirchen auf denen ein Neubau des Turmes erwähnt wird. Es gibt bis heute schief stehende Türme, so auch das bekannteste Beispiel : der schiefe Turm von Pisa (konzipiert als Fluchtort und Glockenturm, „Campanile“, siehe Bild „Basilika“). Dort wurden die Bauarbeiten auch mal 100 Jahre ausgesetzt bis sich der Boden wieder beruhigt hatte (um dann nach einer gewissen Bauzeit noch mal 100 Jahre warten zu müssen… Im Falle von Pisa liegen allerdings auch ganz besondere Bodenbeschaffenheiten vor, er steht am Rand einer ehemaligen Insel, direkt neben einem versandeten Hafenbecken)

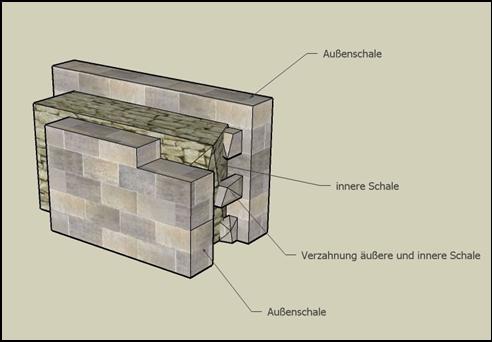

Die Mauern Die Mauern bestanden in der Regel aus einem inneren Kern und einer äußeren Verschalung. Dabei waren Verbindungselemente zwischen der Verschalung und dem Kern wichtig, da es sonst zu Querverschiebungen kommen konnte. Dabei steigt die Belastungen auf die äußere Verschalung, was dann zu Rissen und Beulungen im für den Betrachter sichtbaren Bereich führen konnte. Der innere Kern bestand z.B. aus unbehauenen Steinen oder Kieseln die mit Mörtel verbunden wurden—wobei der Mörtel normalerweise das schwächste Glied in der Kette darstellt. Die Steine der äußeren Verschalung waren auf 5 Seiten meist sorgfältig behauen, wobei gelegentlich die 6. Seite hin zum inneren Kern unbehauen blieb was die Verzahnung zwischen Kern und Verschalung erhöhte und damit zur Stabilität beitrug. Viele Probleme bei der Erhaltung von mittelalterlichen Bauwerken sind auf ungenügenden Verzahnung der äußeren und Inneren Mauerschicht zurückzuführen.

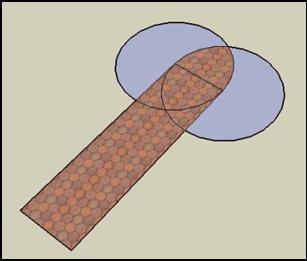

Die Fenster Die geometrische Erstellung der gotischen Spitzbogenform ist einfach über zwei Kreise machbar deren Mittelpunkte an den beiden Startpunkten des Bogens liegen. Für ausreichende Flexibiltät konnte der Bogen auch „gedrückt“ oder „überspitzt“ werden, dabei wandern die Kreismittelpunkte einfach weiter nach innen oder außen.
Kleines Bild : Gotisches Fenster, hier durch einen „Stab“ in zwei Einheiten unterteilt, mit einem „Dreipass“ im oberen Teil. Die gotischen Formen sind stark an geometrische Grundformen gebunden, oft reich verziert und bis ins Detail ausgearbeitet. Es ist davon auszugehen, dass sämtliche Fenster damals buntes Glas und Motiven enthielten.
Thomas Proettel, 29.12.07 |
